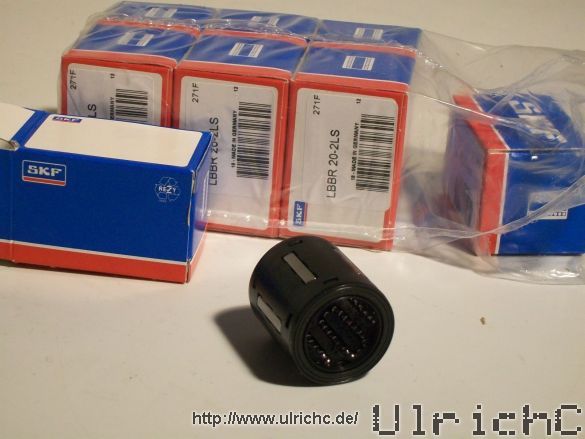

X-Lager Linearlager
Als Führungslager, wurde auf handelsübliche Lienearlager zurückgegriffen. Die insgesamt vier Lager für die X-Achse wurden in die jeweiligen Führungswägen, nach initialer Schmierung, eingepresst.
Cu-CNC X-Achse (Portal) der Portalfräsmaschine - Übersicht
X-Achse Portalachse mit Rundführungen Gewindespindeln TR16 angetrieben durch Schrittmotoren. (Bilder zur Konstruktion)
Cu-CNC X-Achse (Portal) der Portalfräsmaschine - Bilder:
