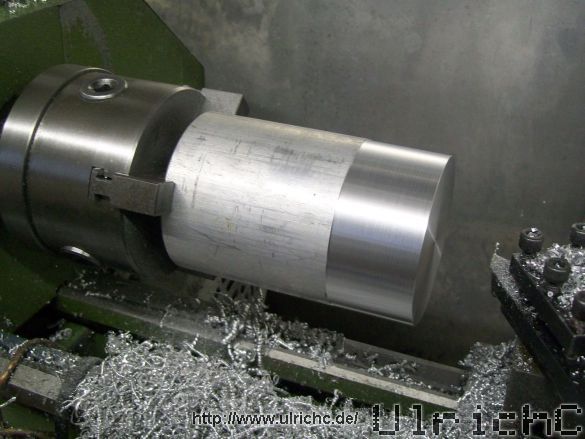

Y-Führungswagen
Der Führungswagen der Y-Achse wurde aus einer Kombination aus Dreh- und Frästeil hergestellt. Im Grunde wurden eigens für eine Herstellung mit konvetionellen Maschinen die hierfür karakteristischen Möglichkeiten kombiniert.
Di Besonderheit bei der Y-Achse bestand darin das auch die maschinellen Grenzen der bis dahin verfügbaren Werkzeugmaschinen berücksichtigt werden mußten.
Cu-CNC Y-Achse (Hauptachse) der Portalfräsmaschine - Übersicht
Y-Achse Hauptachse mit Rundführungen Gewindespindeln TR16 angetrieben durch Schrittmotoren. (Bilder zur Konstruktion)
Cu-CNC Y-Achse (Hauptachse) der Portalfräsmaschine - Bilder:
