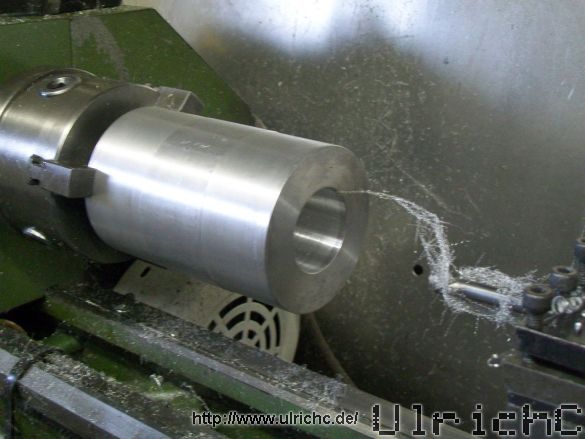

Y-Wagen Parallelität
Speziell be der Y-Achse ergab sich das Problem der minderen Parallelität. Die Parallelität wurde dennoch in etwa erreicht. Letztliche Ansprüche an die Fluchtung der Lagersitze wurden, in den folgenden Arbeitsschritten, an der Fräsmaschine erfüllt.
Cu-CNC Y-Achse (Hauptachse) der Portalfräsmaschine - Übersicht
Y-Achse Hauptachse mit Rundführungen Gewindespindeln TR16 angetrieben durch Schrittmotoren. (Bilder zur Konstruktion)
Cu-CNC Y-Achse (Hauptachse) der Portalfräsmaschine - Bilder:
