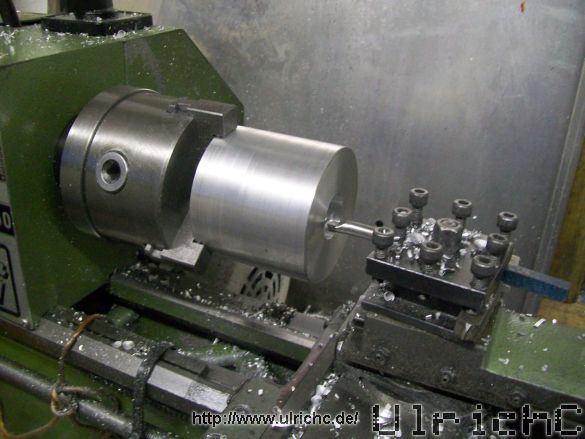

Lagerblock
Der Z-Lagerblock wurde aus Aluminium gefertigt.Auch hier wurde wie für die X- und Y-Achse eine Kombination aus Dreh- und Frästeil angewandt.
Cu-CNC Z-Achse (Werkzeug-Ebene) der Portalfräsmaschine - Übersicht
Z-Achse Werkzeugachse mit Rundführungen Gewindespindeln TR12 angetrieben durch Schrittmotoren. (Bilder zur Konstruktion)
Cu-CNC Z-Achse (Werkzeug-Ebene) der Portalfräsmaschine - Bilder:
