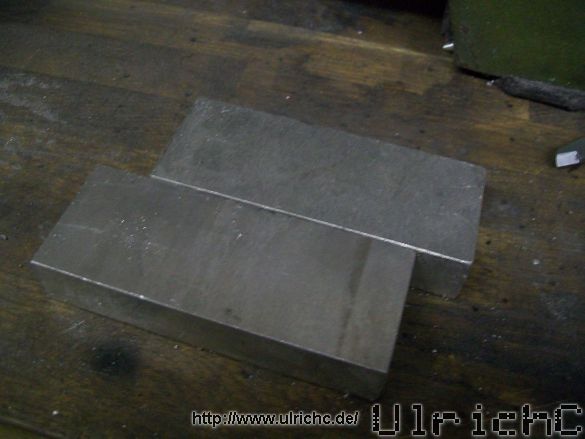

Rohteile Führungs- und Spindelhalter
Das Rohmaterial für Führungs- und Spindelhalter der Z-Achse wurde aus einer Aluminiumtafel getrennt. Erstweitere Verarbeitungsschritte gaben den Teilen ihre Funktion.
Cu-CNC Z-Achse (Werkzeug-Ebene) der Portalfräsmaschine - Übersicht
Z-Achse Werkzeugachse mit Rundführungen Gewindespindeln TR12 angetrieben durch Schrittmotoren. (Bilder zur Konstruktion)
